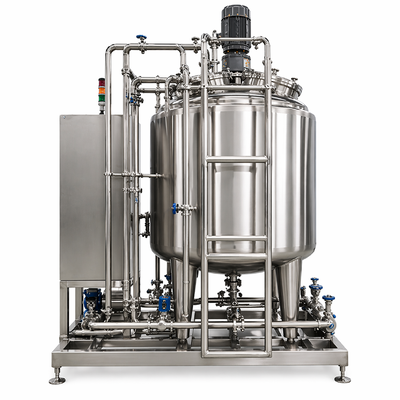

SS316L tankı ile anahtar anahtar çözüm hazırlama sistemi 3000L (GMP uyumluluğu, tam süreç entegrasyonu)
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | CHONGYANG |
| Sertifika: | ISO,CE |
| Model numarası: | CY-SPS-500L |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ahşap kutu ihracat |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 100 Takım/Ay |
|
Detay Bilgi |
|||
| Kapasite: | 300L / 500L / 1000L / 2000L / 3000L / Özel | Malzeme: | SS316L (Ürün Temas Parçaları), SS304 (Çerçeve) |
|---|---|---|---|
| Yüzey İşlemi: | Dahili Ra ≤0,4μm, Harici Mat/Cilalı | Kontrol Sistemi: | Dokunmatik ekranlı PLC otomatik kontrol |
| İşlev: | Karıştırma, Isıtma ve Soğutma Ceketi, CIP/SIP Temizleme Sistemi | Başvuru: | İlaç / Biyofarma / Kozmetik / Gıda Endüstrisi |
Ürün Açıklaması
Anahtar Teslim Çözüm Hazırlama Sistemi 3000L SS316L Tanklı
Giriş
3000L Anahtar Teslim Çözüm Hazırlama Sistemi tam proses entegrasyonu, hijyenik SS316L yapısı, otomatik kontrolü ve merkezi temizlik ve sterilizasyonu ile büyük ölçekli sıvı hazırlama için tasarlanmıştır.
Sistem, ham madde dozajlama, karıştırma, sirkülasyon, ısıtma, soğutma, filtreleme, depolama, CIP, SIP ve dağıtımı tek bir koordineli mühendislik çözümünde birleştirir.
İlk proses tasarımından ve ekipman üretiminden kurulum desteği ve devreye almaya kadar anahtar teslim yaklaşım, proje arayüzlerini azaltır, yürütme verimliliğini artırır ve istikrarlı uzun vadeli üretimi destekler.
Ürün Genel Bakış
3000L Anahtar Teslim Çözüm Hazırlama Sistemi, büyük partili sıvı formülasyonu, karıştırma, sıcaklık kontrolü, filtreleme, depolama, temizlik, sterilizasyon ve ürün dağıtımı için tasarlanmış entegre bir işlem platformudur.
Ürünle temas eden bileşenler SS316L paslanmaz çelikten üretilirken, harici yapılar ve temas etmeyen parçalar SS304'ten imal edilebilir.
Sistem hem parti üretimini hem de yarı sürekli çalışmayı destekleyebilir. Otomatik dozajlama ve PLC kontrollü proses dizileri, manuel müdahaleyi azaltmaya ve tekrarlanabilirliği artırmaya yardımcı olur.
Modüler şasi üzerine monte edilmiş tasarımı, fabrika montajını, FAT testini, sevkiyatı, kurulumu, devreye almayı ve gelecekteki bakımı basitleştirir.
Uygulama Endüstrileri
Üretim Süreci
Aşağıdaki proses akışı, tipik bir 3000L anahtar teslim çözüm hazırlama sisteminin ana aşamalarını göstermektedir.
Su ve ham maddeler otomatik dozajlama sistemi aracılığıyla verilir. Karıştırıcı ve sirkülasyon döngüsü homojen karıştırmayı sağlarken, ceket proses sıcaklığını kontrol eder. Filtrelemeden sonra ürün depolama ve dağıtıma aktarılır. Entegre CIP ve SIP sistemleri, proses ekipmanlarının ve borularının otomatik temizlik ve sterilizasyonunu destekler.
Özellikler ve Avantajlar
Mühendislik, üretim, test, kurulum desteği ve devreye alma.
Yüksek saflıkta sıvı işleme için hijyenik yapı.
Dozajlama, karıştırma, sirkülasyon, filtreleme, depolama, CIP ve SIP'yi birleştirir.
Merkezi otomatik kontrol, alarmlar, tarifler ve proses izleme.
Sistemin otomatik temizlik ve sterilizasyonunu destekler.
Kontrollü parti sıcaklık yönetimi sağlar.
Yüksek hacimli parti ve yarı sürekli üretim için uygundur.
Montajı, FAT testini, nakliyeyi ve saha kurulumunu basitleştirir.
Teknik Özellikler
| Öğe | Özellik |
|---|---|
| Nominal Kapasite | 3000 L |
| Ürünle Temas Eden Malzeme | SS316L |
| Harici Malzeme | SS304 |
| İç Yüzey Cilası | Ra ≤ 0.8 μm; Ra ≤ 0.6 veya 0.4 μm isteğe bağlı |
| Karıştırma Tipi | Üstten monte edilmiş hijyenik karıştırıcı |
| Karıştırma Hızı | 0–60 rpm, ayarlanabilir |
| Isıtma / Soğutma | Ceketli tank |
| Kontrol Sistemi | Dokunmatik ekran HMI'lı tam otomatik PLC |
| Temizlik Sistemi | Entegre CIP |
| Sterilizasyon Sistemi | Entegre SIP, yardımcı program ve proses gereksinimlerine bağlı olarak |
| Çalışma Basıncı | 0–0.3 MPa, nihai kap tasarımına bağlı olarak |
| Tasarım Sıcaklığı | -10°C ila 120°C |
| Güç Kaynağı | 380V, 50/60 Hz, özelleştirilebilir |
| Kurulum | Şasi üzerine monte edilmiş / modüler kurulum |
| Tasarım Temeli | GMP odaklı hijyenik tasarım ve ISO kalite yönetimi |
Nihai spesifikasyonlar ürün özelliklerine, viskoziteye, dozajlama doğruluğuna, karıştırma süresine, proses sıcaklığına, filtreleme derecesine, temizleme yöntemine, sterilizasyon yöntemine ve müşteri URS'ye bağlıdır.
Standart Konfigürasyon
| Bileşen | Açıklama |
|---|---|
| Karıştırma Tankı | Hijyenik menhol ve proses bağlantılarına sahip 3000L SS316L kap |
| Karıştırıcı | Üstten monte edilmiş değişken hızlı karıştırıcı |
| Dozajlama Sistemi | Otomatik su ve ham madde besleme |
| Ceket Sistemi | Isıtma ve soğutma ceketi |
| Kontrol Paneli | PLC, dokunmatik ekran HMI, alarmlar, tarifler ve kilitlemeler |
| CIP Sistemi | Sirkülasyon ve geri dönüş düzenekli otomatik temizleme ünitesi |
| SIP Sistemi | Proses gereksinimlerine göre buhar sterilizasyon düzenekleri |
| Vanalar | Hijyenik diyaframlı vanalar, manuel veya pnömatik |
| Borulama | SS316L hijyenik borulama, boşaltılabilir düzenekli |
| Pompalar | Hijyenik sirkülasyon, transfer ve CIP pompaları |
| Filtreleme Ünitesi | Ürün gereksinimlerine göre kartuş veya membran filtreleme |
| Enstrümantasyon | Sıcaklık, basınç, seviye, akış ve isteğe bağlı yük hücresi enstrümanları |
| Şasi ve Çerçeve | Entegre paslanmaz çelik destek yapısı |
Anahtar Teslim Proje Kapsamı
İsteğe Bağlı Konfigürasyonlar
Tipik Proje Uygulamaları
3000L anahtar teslim sistem, dozajlama, karıştırma, filtreleme, depolama ve temizliği tek bir otomatik proseste entegre ederek üretim verimliliğini artırdı.
Tam proses entegrasyonu, manuel operasyonu azalttı, parti tekrarlanabilirliğini artırdı ve istikrarlı ürün kalitesini destekledi.
Tasarım Standartları ve Dokümantasyon
- GMP odaklı hijyenik tasarım ilkeleri
- ISO 9001 kalite yönetimli üretim
- SS316L ürünle temas eden yapı
- Hijyenik bağlantı parçaları ve boşaltılabilir borulama
- Malzeme sertifikaları ve yüzey cilası kayıtları
- Kaynak, pasivasyon ve basınç testi kayıtları
- İsteğe bağlı DQ, IQ, OQ ve FAT dokümantasyonu
- İsteğe bağlı FDA ve WHO odaklı dokümantasyon desteği
Sıkça Sorulan Sorular
Kapsam, proses tasarımı, ekipman üretimi, şasi entegrasyonu, PLC programlama, FAT, kurulum rehberliği, devreye alma, eğitim ve dokümantasyonu içerebilir.
Evet. Sistem, dozajlama, karıştırma, ısıtma, soğutma, filtreleme, CIP, SIP, alarmlar ve tarifler için PLC ve dokunmatik ekran HMI kontrolü ile donatılabilir.
Evet. Kapasite, tank yapısı, karıştırma yöntemi, filtreleme, otomasyon, temizlik, sterilizasyon ve borulama düzeni prosese göre özelleştirilebilir.
Entegre CIP ve SIP dahil edilebilir, ancak nihai konfigürasyon ürün gereksinimlerine, mevcut yardımcı programlara ve gerekli temizlik ve sterilizasyon stratejisine bağlıdır.
Evet. Uzaktan veya yerinde kurulum rehberliği, devreye alma, operatör eğitimi ve satış sonrası teknik destek sağlanabilir.
Neden CHONGYANG WATER'ı Seçmelisiniz?
CHONGYANG WATER özelleştirilmiş sıvı hazırlama sistemleri, karıştırma sistemleri, hijyenik tanklar, CIP/SIP sistemleri, depolama ve dağıtım sistemleri ve tam anahtar teslim proses şasileri sunar.
Tam Bir 3000L Anahtar Teslim Çözüm Hazırlama Sistemi mi Arıyorsunuz?
Ürün tipinizi, parti kapasitenizi, viskozitenizi, karıştırma prosesinizi, dozajlama gereksinimlerinizi, ısıtma ve soğutma koşullarınızı, filtreleme derecenizi, CIP/SIP stratejinizi, yardımcı programlarınızı ve otomasyon gereksinimlerinizi mühendislik ekibimizle paylaşın.
CHONGYANG WATER, projeniz için özelleştirilmiş bir proses tasarımı, ekipman konfigürasyonu, P&ID, yerleşim planı, teknik teklif ve ticari fiyat teklifi hazırlayabilir.
