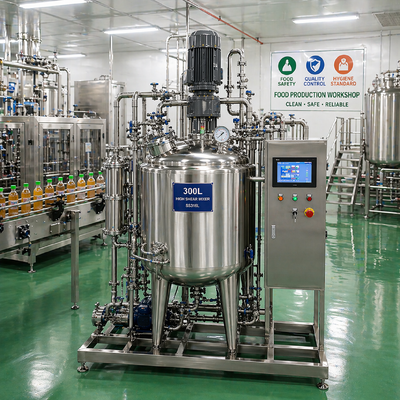

Enjekte edilebilir çözeltinin hazırlanma sistemi 300-500L ve SS316L tankı (steril sınıf, döngü dolaşımı tasarımı)
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | CHONGYANG |
| Sertifika: | ISO,CE |
| Model numarası: | CY-SPS-500L |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ahşap kutu ihracat |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 100 Takım/Ay |
|
Detay Bilgi |
|||
| Kapasite: | 300L / 500L / 1000L / 2000L / 3000L / Özel | Malzeme: | SS316L (Ürün Temas Parçaları), SS304 (Çerçeve) |
|---|---|---|---|
| Yüzey İşlemi: | Dahili Ra ≤0,4μm, Harici Mat/Cilalı | Kontrol Sistemi: | Dokunmatik Ekranlı PLC Otomatik Kontrol (Siemens/Schneider Opsiyonel) |
| İşlev: | Karıştırma, Isıtma ve Soğutma Ceketi, CIP/SIP Temizleme Sistemi | Başvuru: | İlaç / Biyofarma / Kozmetik / Gıda Endüstrisi |
Ürün Açıklaması
SS316L Tanklı Enjeksiyonluk Çözelti Hazırlama Sistemi 300–500L
giriiş
300–500L Enjeksiyonluk Çözelti Hazırlama Sistemikontrollü hijyenik ve steril düzeyde işleme koşulları altında yüksek saflıkta sıvı hazırlamak için tasarlanmıştır.
SS316L ürünle temas eden tank, sıhhi döngü sirkülasyonu, hassas çalkalama, isteğe bağlı ısıtma ve soğutma, steril filtreleme ve PLC/HMI otomasyonuna sahip sistem, düzgün karıştırma, stabil sıcaklık kontrolü, güvenilir parti tekrarlanabilirliği ve azaltılmış kontaminasyon riski sağlar.
Sistem, enjekte edilebilir solüsyon hazırlama, biyoteknolojik ortamlar, steril tamponlar, yüksek saflıkta formülasyonlar, laboratuvar üretimi ve diğer temiz proses uygulamaları için özelleştirilebilir.
Ürüne Genel Bakış
300–500 L Enjekte Edilebilir Solüsyon Hazırlama Sistemi, karıştırma, sirkülasyon, sıcaklık kontrolü, filtreleme, depolama ve steril transfer için entegre bir sıhhi proses kızağıdır.
Ürünle temas eden yüzeylerSS316L paslanmaz çelik, dış yapılar ise SS304'ten üretilebilir.
Döngü sirkülasyon tasarımı, çözümü tank ve harici sirkülasyon boru hattı aracılığıyla sürekli olarak geri göndererek parti boyunca eşit konsantrasyon, sıcaklık ve ürün kalitesinin korunmasına yardımcı olur.
Kapalı sıhhi sistem, manuel maruziyeti en aza indirir ve temiz odalarda, steril hazırlama alanlarında, farmasötik tesislerde, biyoteknoloji tesislerinde ve yüksek saflıkta üretim ortamlarında güvenilir çalışmayı destekler.
Uygulama Endüstrileri
Üretim Süreci
Aşağıdaki proses akışı tipik bir steril seviyede enjekte edilebilir solüsyon hazırlama sırasını göstermektedir.
Arıtılmış su ve ham maddeler hazırlama kabına verilir. Karıştırıcı birincil karıştırmayı sağlarken, harici sirkülasyon döngüsü sürekli çözelti hareketini ve tekdüzeliği korur. Isıtma veya soğutma ceketi, solüsyon steril filtreleme ve sıhhi transferden geçmeden önce proses sıcaklığını kontrol eder.
Özellikler ve Avantajlar
Mükemmel korozyon direncine sahip hijyenik yapı.
Sürekli karıştırmayı ve tekdüze çözüm kalitesini destekler.
Ra ≤ 0,8 μm standart, Ra ≤ 0,6 veya 0,4 μm seçenekleriyle.
Kontaminasyon riskini ve operatörün maruziyetini en aza indirir.
Doğru toplu sıcaklık kontrolü sağlar.
Otomatik çalışmayı, alarmları ve süreç izlemeyi etkinleştirir.
Hazırlama sisteminin temizliğini ve sterilizasyonunu destekler.
Kurulumu, bağlantıyı ve devreye almayı basitleştirir.
Teknik Özellikler
| Öğe | Şartname |
|---|---|
| Nominal Kapasite | 300–500 litre |
| Ürün-İletişim Malzemesi | SS316L |
| Dış Malzeme | SS304 |
| İç Yüzey Kaplaması | Ra ≤ 0,8 mikron; Ra ≤ 0,6 veya 0,4 μm isteğe bağlı |
| Karıştırma Yöntemi | Sıhhi döngü sirkülasyonlu üst karıştırıcı |
| Karıştırma Hızı | 0–60 rpm, ayarlanabilir |
| Sirkülasyon Akışı | Proses ihtiyacına göre ayarlanabilir |
| Isıtma / Soğutma | Hijyenik ceket, isteğe bağlı |
| Kontrol Sistemi | Dokunmatik ekran HMI'lı PLC |
| Temizleme ve Sterilizasyon | CIP / SIP'ye hazır |
| Çalışma Basıncı | 0–0,3 MPa, nihai kap tasarımına bağlıdır |
| Tasarım Sıcaklığı | -10°C ila 120°C |
| Güç Kaynağı | 220V / 380V, 50 veya 60 Hz, özelleştirilebilir |
| Kurulum | Kızağa monteli |
| Tasarım Temeli | GMP odaklı hijyenik mühendislik ve ISO kalite yönetimi |
Nihai spesifikasyonlar ürün özelliklerine, proses sıcaklığına, çalışma basıncına, viskoziteye, karıştırma süresine, temizleme stratejisine ve müşteri URS'sine bağlıdır.
Standart Yapılandırma
| Bileşen | Tanım |
|---|---|
| Karıştırma Tankı | Sıhhi yol ve proses nozullarına sahip 300–500L SS316L kabı |
| Karıştırıcı | Değişken hızlı tahrikli, üste monteli hijyenik karıştırıcı |
| Sirkülasyon Pompası | Sürekli döngü sirkülasyonu için sıhhi pompa |
| Ceket Sistemi | Opsiyonel ısıtma ve soğutma ceketi |
| Kontrol Paneli | PLC, dokunmatik ekranlı HMI, alarmlar ve proses kilitleri |
| Vanalar | Sıhhi diyafram valfleri, manuel veya otomatik |
| Borular | Drenaj düzeneğine sahip SS316L hijyenik borular |
| Filtrasyon Ünitesi | Proses gereksinimlerine göre hijyenik steril filtreleme muhafazası |
| CIP/SIP Arayüzü | Temizleme ve sterilizasyon bağlantıları |
| Enstrümantasyon | Sıcaklık, basınç, seviye, hız ve isteğe bağlı akış cihazları |
| Kızak Çerçevesi | Entegre paslanmaz çelik destek çerçevesi |
Neden Döngü Sirkülasyon Tasarımını Kullanmalı?
Sirkülasyon döngüsü sürekli olarak çözeltiyi kaptan çeker, onu sıhhi dış devreden geçirir ve tanka geri gönderir.
İsteğe Bağlı Yapılandırmalar
Tipik Proje Uygulamaları
Döngü sirkülasyonlu 500L'lik bir sistem, karıştırma homojenliğini iyileştirdi ve parti varyasyonunu azalttı.
Kapalı döngü tasarımı, kararlı çalışmayı destekledi ve hazırlama ve aktarma sırasında kontaminasyon riskini azalttı.
Tasarım Standartları ve Dokümantasyon
- GMP odaklı hijyenik tasarım ilkeleri
- ISO 9001 kalite yönetimi üretimi
- SS316L ürünle temas eden malzemeler
- Sıhhi tesisat ve boşaltılabilir borular
- Malzeme sertifikaları ve yüzey bitirme kayıtları
- İsteğe bağlı FAT, DQ, IQ ve OQ belgeleri
- İsteğe bağlı FDA ve WHO odaklı proje belgeleri
Sıkça Sorulan Sorular
Döngü sirkülasyonu sürekli çözelti hareketi sağlayarak, eşit konsantrasyon, sıcaklık ve ürün kalitesinin korunmasına yardımcı olur.
Sistem, SS316L temas parçaları, kapalı işleme, steril filtreleme, CIP ve isteğe bağlı SIP ile steril düzeyde hazırlık için tasarlanabilir.
Evet. Tank kapasitesi, borular, aletler, karıştırma hızı, sirkülasyon akışı, filtreleme, kontrol mantığı ve dokümantasyon özelleştirilebilir.
Evet. Otomatik çalışma, alarmlar, tarifler, sıcaklık kontrolü ve toplu izleme için PLC ve dokunmatik ekranlı HMI kontrolü sağlanabilir.
Evet. Kızak, CIP bağlantılarını, sprey cihazlarını, boşaltılabilir boruları ve isteğe bağlı SIP sterilizasyon dizilerini içerebilir.
Neden CHONGYANG SUYU SEÇMELİSİNİZ?
CHONGYANG SUözelleştirilmiş enjekte edilebilir solüsyon hazırlama sistemleri, sıvı hazırlama kızakları, steril tanklar, döngü sirkülasyon sistemleri, CIP/SIP çözümleri ve farmasötik temiz hizmet entegrasyonu sağlar.
Steril Sınıfta Enjekte Edilebilir Solüsyon Hazırlama Sistemine mi ihtiyacınız var?
Gerekli parti kapasitesini, ürün özelliklerini, karıştırma süresini, proses sıcaklığını, sirkülasyon gereksinimini, filtreleme derecesini, CIP/SIP stratejisini ve otomasyon seviyesini mühendislik ekibimizle paylaşın.
CHONGYANG WATER, projeniz için özelleştirilmiş bir teknik çözüm, ekipman konfigürasyonu, süreç akışı, yerleşim çizimi ve teklif hazırlayabilir.
